شیلنگ های هیدرولیک، ساختار، کاربرد و خرید آن

سیستم های هیدرولیکی بخش مهمی از صنایع مدرن هستند که با استفاده از مایعات تحت فشار، نیروی بسیار عظیمی را منتقل می کنند تا ماشین آلات سنگین را به حرکت درآورند. شیلنگ های هیدرولیک به عنوان شاهرگ های انعطاف پذیر این سیستم ها نقش حیاتی دارند و انتقال این مایعات پرقدرت را تضمین می کنند. این شیلنگ ها با ساختار چندلایه ی لاستیکی تقویت شده با تارهای فولادی، در عین انعطاف پذیری، مقاومت بالایی در برابر فشار و دما دارند.

پیشرفت های دوران انقلاب صنعتی و توسعه مصالح جدید در قرن بیستم باعث بهبود دوام و کارایی آنها شد. امروزه این شیلنگ ها در صنایع مختلفی از جمله خودروسازی، کشاورزی، نفت و گاز، معدن و هوافضا به کار می روند و وظایفی مهمی مانند ترمز خودروها، ماشین آلات کشاورزی، حفاری نفتی و کنترل پرواز هواپیما را امکان پذیر می سازند. آشنایی با این قطعات ساده اما حیاتی دریچه ای تازه به دنیای فناوری های پیشرفته و مهندسی پیچیده ی صنعت مدرن می گشاید.

شیلنگ هیدرولیکی مایع هیدرولیک را بین اجزای هیدرولیک منتقل می کند. قطعات شامل شیرها، ابزارها و محرک ها هستند. این شیلنگ یک جزء حیاتی در سیستم های هیدرولیک است که نقش حیاتی در انتقال نیروی سیال در ماشین آلات و تجهیزات ایفا می کند. برای تحمل فشار بالا و حمل سیالات هیدرولیک بین اجزای مختلف مانند پمپ ها، سوپاپ ها، سیلندرها و موتورها طراحی شده است.

شیلنگ هیدرولیکی چیست؟

این نوع شلنگ یک شیلنگ انعطاف پذیر ساخته شده از لاستیک، ترموپلاستیک یا فولاد ضد زنگ است که برای حمل مایع در یک سیستم هیدرولیک طراحی شده است. نقش حیاتی در انتقال نیروی هیدرولیک از یک قطعه به قطعه دیگر ایفا می کند.

شیلنگ اغلب از چندین لایه تقویت کننده تشکیل شده است، زیرا سیستم های هیدرولیک در فشارهای بالا کار می کنند و نیازی به گفتن نیست که شیلنگ های هیدرولیک جزء ضروری هر سیستم هیدرولیک هستند. شیلنگ ها به اندازه کافی انعطاف پذیر هستند تا در گوشه ها خم شوند و در فضاهای تنگ قرار بگیرند. آنها همچنین می توانند در فواصل طولانی کشیده شوند.

ساختار شیلنگ هیدرولیکی چیست؟

شیلنگ های هیدرولیک اغلب از چند ماده ساخته می شوند. رایج ترین مواد فلوروپلیمرها و سیلیکون، الاستومرها، فلزات و ترموپلاستیک ها هستند. مواد کامپوزیت یا چند لایه نیز رایج هستند. اکثر شلنگ های هیدرولیک از سه قسمت اصلی تشکیل شده است. آنها یک لوله داخلی برای حمل مایع دارند. بعد یک لایه تقویتی و به دنبال آن یک لایه بیرونی محافظ می باشد.

لوله داخلی انعطاف پذیر است و با مایعی که حمل می کند سازگار است. یک ترکیب رایج ترکیبی از لاستیک مصنوعی، ترموپلاستیک و PTFE (تفلون) است.

لایه تقویت کننده دارای غلاف های متعدد است. غلاف ها شامل سیم مارپیچ، سیم بافته شده یا نخ نساجی است. لایه بیرونی بسته به کاربرد مورد نظر اغلب در برابر سایش، روغن یا آب و هوا مقاوم است. شیلنگ هیدرولیکی لاستیکی و الاستومری یک انتخاب قوی برای زمانی است که به انعطاف پذیری نیاز دارید. شیلنگ فلوروپلیمری دارای عمر انعطاف پذیری بادوام نیز می باشد. همچنین مقاومت بسیار خوبی در برابر خوردگی و شیمیایی دارد و می تواند دماهای بالا را تحمل کند.

شیلنگ های هیدرولیکی ترموپلاستیک دارای حداقل شعاع خمشی است. همچنین از مقاومت بالایی در برابر پیچ خوردگی برخوردار است. شیلنگ های فلزی دماهای بالا و مواد جریان بالا را به خوبی مدیریت می کنند.

آنها همچنین می توانند فشارهای بالا را تحمل کنند. در نهایت، آنها می توانند انعطاف پذیر یا سفت باشند.

انواع شیلنگ های هیدرولیک: شیلنگ نخ دار و سیم دار

شیلنگ های هیدرولیک یکی از اجزای کلیدی در سیستم های انتقال قدرت و سیال هستند که بسته به نوع تقویت کننده، به دو دسته کلی تقسیم می شوند: شیلنگ های نخ دار و شیلنگ های سیم دار. در اینجا به معرفی ساختار، مزایا، کاربردها و روش انتخاب این دو نوع شیلنگ خواهیم پرداخت.

1. شلنگ هیدرولیکی نخدار

ساختار و فرآیند تولید

شیلنگ های نخ دار، که با نام «شیلنگ های تقویت شده با پارچه» نیز شناخته می شوند، از چندین لایه نخ یا پارچه بافته شده تشکیل شده اند. فرآیند تولید آن ها شامل مراحل زیر است:

1. اکسترود لایه داخلی از جنس لاستیک مصنوعی به صورت لوله.
2. بافت لایه پارچه ای تقویتی به شکل لوله.
3. اتصال لایه ها از طریق چسب مخصوص یا فرآیند ولکانیزاسیون.
4. آزمایش نهایی شیلنگ جهت بررسی تطابق با استانداردهای مورد نظر.

مواد سازنده

• لایه داخلی: لاستیک مصنوعی
• لایه تقویتی: پارچه بافته شده (نخ)

استانداردهای رایج

برخی استانداردهای متداول این شیلنگ ها عبارت اند از:

• SAE 100R3
• SAE 100R4
• SAE 100R6
• EN 854 1TE / 2TE / 3TE

نکته: اگرچه این استانداردها معمولاً شامل تقویت کننده سیم فولادی هستند، اما انواع پارچه ای آن نیز موجود است.

مزایا

• انعطاف پذیری بالا: مناسب برای فضاهای محدود
• مقاومت عالی در برابر سایش
• وزن سبک تر نسبت به شیلنگ های سیم دار
• مقرون به صرفه بودن
• دوام بالا و مقاومت در برابر شرایط محیطی سخت
• استحکام کششی مناسب به دلیل چندلایه بودن
• مناسب برای فشارهای کم تا متوسط

کاربردها

• خطوط روغن هیدرولیک
• سیستم خنک کاری گیربکس های سنگین
• انتقال محلول های ضدیخ گلیکول
• کاربردهای کم فشار تا میان فشار

چرا باید شیلنگ نخ دار را انتخاب کنیم؟

این شیلنگ ها برای کاربردهایی که در آن ها نیاز به انعطاف، سبکی، و مقاومت در برابر ساییدگی و دمای بالا وجود دارد، ایده آل هستند.

نکات انتخاب شیلنگ نخ دار

• سایز شیلنگ: تعیین کننده میزان جریان و فشار قابل تحمل
• جنس مواد داخلی و خارجی
• دمای کاری و فشار سیستم
• طول شیلنگ مورد نیاز

2. شیلنگ هیدرولیکی سیم دار (Steel Wire Reinforced Hydraulic Hose)

معرفی

شیلنگ های سیم دار از سیم های فولادی بافته شده یا مارپیچ به عنوان تقویت کننده استفاده می کنند و معمولاً برای کاربردهای با فشار بالا طراحی می شوند. شرکت هایی مانند Sinopulse  طیف متنوعی از شیلنگ های سیم دار را برای فشارهای کم، متوسط و بالا ارائه می دهند.

انواع شیلنگ سیم دار

• شیلنگ تک سیم بافته شده (Single Wire Braided)
• شیلنگ دوسیم بافته شده (Double Wire Braided)

ویژگی ها و مزایا

• طیف گسترده فشار کاری: مناسب برای کاربردهای سنگین
• مقاومت بالا در برابر سایش
• دوام بالا و طول عمر طولانی
• ضریب ایمنی ۴:۱ (نسبت فشار ترکیدگی به فشار کاری)
• قابلیت تحمل شرایط کاری سخت و سیستم های حیاتی

محدوده دمای کاری

• برای سیالات هیدرولیک پایه نفتی: از -40°C تا +100°C
• برای سیالات پایه آب: تا حداکثر +70°C
• برای انتقال هوای گرم: حداکثر +60°C
• با ترکیبات لاستیکی ویژه، این محدوده قابل ارتقا است.

کاربردها

• سیستم های هیدرولیک فشار بالا
• ماشین آلات صنعتی و عمرانی
• کاربردهای انتقال سیالات در شرایط سخت محیطی

چرا باید شیلنگ های لاستیکی را با شیلنگ های سیمی فولادی بافته شده جایگزین کنید؟

شیلنگ ها بخش جدایی ناپذیر تجهیزات لوله کشی منزل شما هستند، اما همه شیلنگ ها به طور یکسان ساخته نشده اند.

اگر لوازم خانگی شما با شیلنگ های لاستیکی عرضه می شوند، وقت آن رسیده که ارتقاء آنها به شیلنگ های فولادی بافته شده را در نظر بگیرید. در اینجا برخی از دلایل اصلی برای تعویض شیلنگ های لاستیکی لوازم خانگی آورده شده است:

• شیلنگ های فولادی بافته شده دوام بیشتری دارند.
• استفاده از شیلنگ های فولادی بافته شده نسبت به شیلنگ های لاستیکی که به گرما، آب و مواد شیمیایی حساس هستند، راحت تر است. این عوامل می توانند باعث نشت یا پارگی شوند که می تواند منجر به سیل و آسیب آب شود. با این حال، شیلنگ های فولادی محکم تر هستند و می توانند در برابر سایش و پارگی بیشتر، مانند فشار آب بالاتر، مقاومت کنند.
• شیلنگ های فولادی بافته شده ایمن تر هستند.
• شیلنگ های فولادی کمتر احتمال شکستن دارند.
• شلنگ های لاستیکی به راحتی خم می شوند که می تواند مانع جریان آب شود اما شیلنگ های فولادی محکم هستند و مانند شیلنگ های لاستیکی پیچ نمی خورند یا خم نمی شوند.
• اگرچه شیلنگ های فولادی بافته شده عمر طولانی تری دارند، اما همچنان باید برای تعویض آنها ظرف سه تا پنج سال برنامه ریزی باید صورت گیرد. اگرچه احتمال پیچ خوردگی یا نشتی شلنگ های فولادی بسیار کمتر است، اما همچنان باید سالی یک یا دو بار آنها را بررسی کنید تا مطمئن شوید که آسیبی ندیده اند.

انتخاب شیلنگ هیدرولیکی صحیح

حتی بادوام ترین شیلنگ یا لوله هیدرولیک عمر محدودی دارد. برای اینکه بیشترین طول عمر شلنگ را داشته باشید، باید اندازه و نوع مناسب را انتخاب کنید.

از دست دادن علامت روی این باعث کاهش قابل توجهی در طول عمر شلنگ می شود. به گفته SAE، در اینجا برخی از خطاهای رایج در انتخاب و استفاده آورده شده است:

1. شلنگ خم شدن در زیر حداقل شعاع خم

2. پیچاندن، انحراف، کشیدن یا سایش شلنگ

3. بهره برداری از سیستم هیدرولیک زیر حداقل دما یا بالاتر از حداکثر

4. قرار دادن شیلنگ در معرض نوسانات فشار بالاتر از حداکثر فشار کاری توصیه شده

5. مخلوط کردن شیلنگ، تجهیزات مونتاژ یا اتصالاتی که با دستورالعمل های سازنده سازگار نیستند

هنگام انتخاب شیلنگ های هیدرولیکی برای هر کاربرد صنعتی، ابعاد و مشخصات عملکرد مورد نیاز را در نظر بگیرید.

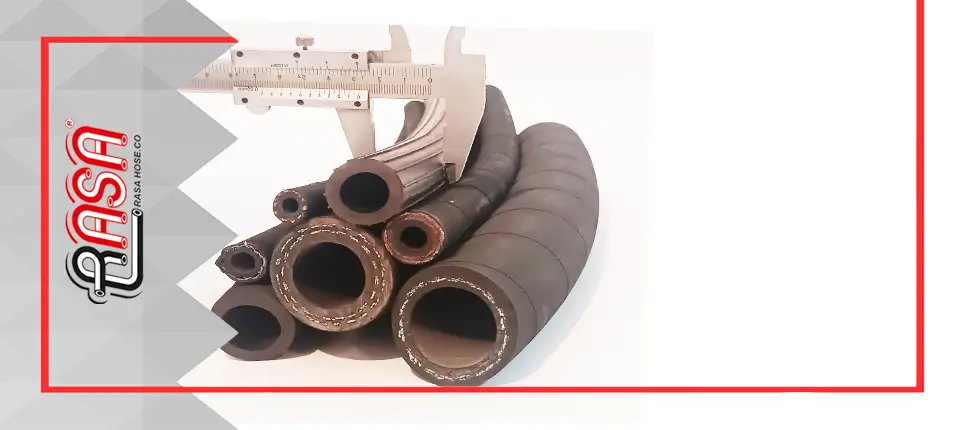

ابعاد شیلنگ های هیدرولیکی چگونه است؟

§         ابعادی که باید برای شلنگ هیدرولیک در نظر گرفت قطر داخلی و خارجی است. همچنین حداقل شعاع خمش را در نظر بگیرید. قطر داخلی، منطقاً، داخل شیلنگ یا آستر است.

§         قطر بیرونی مشخصات شیلنگ های راه راه یا چین دار است.

§         حداقل شعاع خمش ترکیبی از دو چیز است. اولین مورد، تغییر شکل مقطع شیلنگ قابل قبول است. مورد دوم حد خمش مکانیکی آرماتور است.

اندازه شلنگ های هیدرولیکی چیست؟

شلنگ های هیدرولیک در اندازه های مختلفی عرضه می شوند که با قطر داخلی (ID) و قطر خارجی (OD) آنها مشخص می شوند. اندازه های رایج از ¼ اینچ تا 2 اینچ متغیر است و اندازه های بزرگتر برای کاربردهای تخصصی در دسترس هستند.

مشخصات عملکرد شیلنگ های هیدرولیکی چگونه است؟

هنگام انتخاب لوله یا شیلنگ هیدرولیکی، نوع مایعی که منتقل می شود را در نظر بگیرید. همچنین غلظت آن مایع را در نظر بگیرید. سپس هر ماده یا مواد شیمیایی موجود در آن مایع را که ممکن است پوشش شلنگ را فرسایش دهد، در نظر بگیرید.

شیلنگی که انتخاب می کنید باید در برابر هرگونه روغن یا مواد شیمیایی خاصی که ممکن است در آن حرکت کند مقاوم باشد. همین امر در مورد محیط کاری که شیلنگ در آن کار می کند نیز صدق می کند.

به عنوان مثال، ازن، اشعه ماوراء بنفش، مواد شیمیایی، آب شور و آلاینده ها می توانند شلنگ را تخریب کنند. این می تواند باعث شکست زودرس آن شود.

جدول مشخصات

کاربردهای شیلنگ هیدرولیکی چیست؟

شلنگ های هیدرولیک در صنایع مختلفی کاربرد دارند، از جمله:

• ساخت و ساز

شلنگ های هیدرولیک در ماشین آلات ساختمانی مانند بیل مکانیکی، لودر و جرثقیل برای انتقال نیروی هیدرولیک برای بلند کردن، حفاری و سایر عملیات استفاده می شوند.

• کشاورزی

شلنگ های هیدرولیک در تجهیزات کشاورزی مانند تراکتور و برداشت ضروری هستند. آنها امکان عملکرد سیستم های هیدرولیک را برای کارهایی مانند بلند کردن، هدایت و کنترل اتصالات فراهم می کنند.

• معدن

تجهیزات معدن برای عملکردهایی مانند حفاری، خرد کردن و انتقال مواد به شیلنگ های هیدرولیک متکی هستند. این شیلنگ ها در شرایط سخت و محیط های پرفشار مقاومت می کنند.

• تولید

شلنگ های هیدرولیک در فرآیندهای تولیدی مانند قالب گیری تزریقی، شکل دهی فلزات و رباتیک استفاده می شوند. آن ها عملکرد ماشین آلات و سیستم های کنترل هیدرولیک را تسهیل می کنند.

• هوافضا

سیستم های هیدرولیک در هواپیما برای عملکردهایی مانند عملکرد ارابه فرود، کنترل بال و ترمز بسیار مهم هستند. شیلنگ های هیدرولیک انتقال نیروی هیدرولیک را در این کاربردها تضمین می کنند.

• خودرو

شلنگ های هیدرولیک در وسایل نقلیه برای عملکردهای مختلف، از جمله فرمان هیدرولیک، ترمز و سیستم های تعلیق وجود دارند. آن ها عملکرد روان و قابل اعتماد این سیستم ها را ممکن می سازند.

• دریایی

شلنگ های هیدرولیک در کاربردهای دریایی برای فرمان، وینچ و سیستم های بالابر استفاده می شوند. آن ها در برابر آب شور مقاوم هستند.

نحوه انتخاب شیلنگ های هیدرولیک مناسب برای پروژه شما چیست؟

هنگام انتخاب شیلنگ هیدرولیک، عواملی مانند فشار عملیاتی، دما، سازگاری با سیال، انعطاف پذیری و شرایط محیطی را در نظر بگیرید. برای اطمینان از انتخاب شیلنگ مناسب برای کاربرد خاص، مشورت با استانداردهای صنعتی، مشخصات سازنده و مشاوره حرفه ای ضروری است.

هنگام انتخاب شیلنگ های هیدرولیک مناسب برای پروژه شما، تصمیم گیری آگاهانه بسیار مهم است. عملکرد و ایمنی سیستم هیدرولیک شما به انتخاب شیلنگ های صحیحی که بتوانند نیازهای خاص پروژه شما را تحمل کنند، بستگی دارد.

برای اطمینان از انتخاب شیلنگ های هیدرولیک مناسب، باید عوامل مختلفی را در نظر بگیرید. ابتدا، فشار عملیاتی و دمای مورد نیاز سیستم خود را ارزیابی کنید. پروژه های مختلف دارای محدوده فشار و دمای متفاوتی هستند، بنابراین انتخاب شیلنگ هایی که بتوانند این شرایط را بدون به خطر انداختن عملکرد تحمل کنند، ضروری است.

در مرحله بعد، سازگاری مواد شیلنگ با سیال منتقل شده را ارزیابی کنید. سیستم های هیدرولیک از انواع مختلفی از سیالات مانند روغن، آب یا سیالات مصنوعی استفاده می کنند. انتخاب شیلنگ هایی که با سیال مورد استفاده در پروژه شما سازگار باشند، برای جلوگیری از هرگونه واکنش شیمیایی یا تخریب، بسیار حیاتی است.

یکی دیگر از عوامل مهم، اندازه و طول شلنگ است. اندازه باید با در نظر گرفتن الزامات سرعت جریان و محدودیت های افت فشار در سیستم شما تعیین شود. علاوه بر این، مطمئن شوید که طول شلنگی را انتخاب می کنید که انعطاف پذیری کافی را بدون شل شدن یا کشش بیش از حد فراهم کند.

علاوه بر این، عوامل محیطی مانند مقاومت در برابر سایش و قرار گرفتن در معرض مواد شیمیایی یا اشعه ماوراء بنفش را در نظر بگیرید. اگر پروژه شما شامل کار در شرایط سخت یا محیط های در معرض نور خورشید است، شلنگ هایی با ویژگی های محافظتی اضافی مانند پوشش های مقاوم در برابر سایش یا تثبیت کننده های UV را انتخاب کنید.

در نهایت، استانداردها و گواهینامه های صنعتی را فراموش نکنید. اطمینان حاصل کنید که شلنگ های هیدرولیکی که انتخاب می کنید با استانداردهای صنعتی مربوطه مانند مشخصات SAE (انجمن مهندسان خودرو) برای عملکرد و ایمنی بهینه مطابقت دارند.

نتیجه گیری

شیلنگ های هیدرولیک اجزای کلیدی در سیستم های صنعتی و مکانیکی هستند که وظیفه انتقال سیالات تحت فشار بالا را بر عهده دارند. این شیلنگ ها از ترکیبات مختلفی مانند فلوروپلیمر، الاستومر، ترموپلاستیک، فلز و مواد چندلایه ساخته می شوند و معمولاً از سه بخش اصلی شامل لایه داخلی، تقویتی و خارجی تشکیل شده اند.

با توجه به نیازهای متنوع صنایع، شیلنگ های هیدرولیک در انواع مختلفی تولید می شوند که هرکدام دارای ویژگی های خاصی هستند. از جمله این انواع می توان به شیلنگ چند مارپیچ برای فشارهای بالا، شیلنگ فشار پایین برای سیستم های ساده، شیلنگ بافته شده از فولاد ضد زنگ برای محیط های خورنده، شیلنگ ترموپلاستیکی برای انعطاف پذیری بالا و وزن کم، و شیلنگ واتربلات برای کاربردهای فوق فشار اشاره کرد.

انتخاب صحیح شیلنگ هیدرولیک نقش مهمی در کارایی، ایمنی و طول عمر سیستم دارد. معیارهایی مانند اندازه (قطر داخلی و شعاع خمش)، فشار کاری، دمای عملیاتی، سازگاری شیمیایی، انعطاف پذیری و شرایط محیطی باید در نظر گرفته شوند. عدم رعایت این عوامل می تواند منجر به کاهش کارایی یا خرابی زودهنگام شیلنگ گردد.

این مقاله با بررسی دقیق انواع شیلنگ ها، کاربرد آن ها در صنایع مختلف نظیر ساختمان، کشاورزی، معدن، هوافضا، خودروسازی و دریایی، و ارائه راهنمای انتخاب مناسب، به مخاطبان کمک می کند تا تصمیم گیری آگاهانه تری در خصوص طراحی و نگهداری سیستم های هیدرولیک داشته باشند.
